HU-019SWR — Цифровое радио на TEA5767

Полная инструкция по сборке, пайке и настройке DIY-радиоприёмника

Наш Telegram-канал

🎬 Видеоинструкция по сборке (29 мин)

1. Фото результата сборки

Результат 1

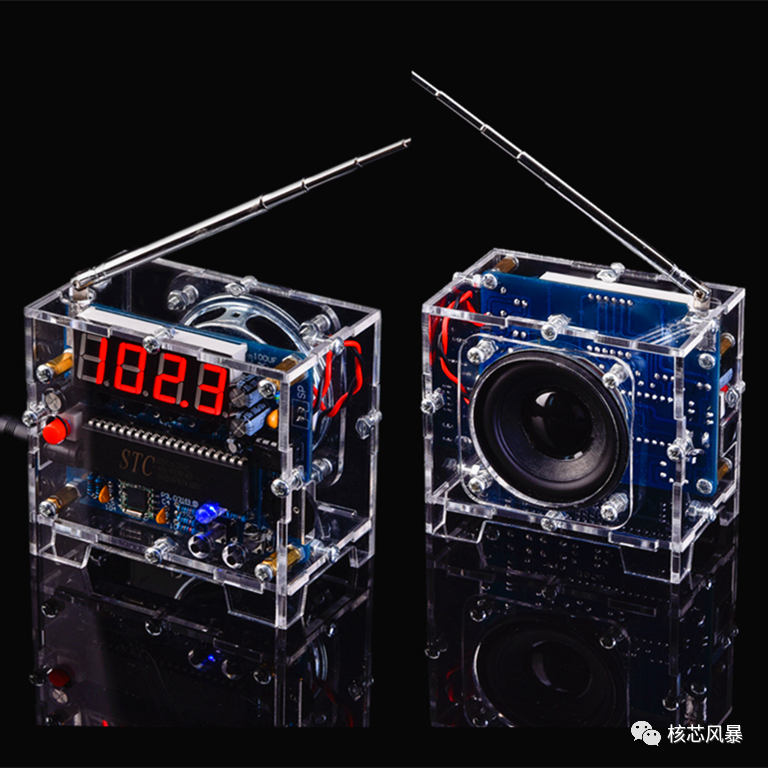

Рис. 1. Общий вид собранного радио.

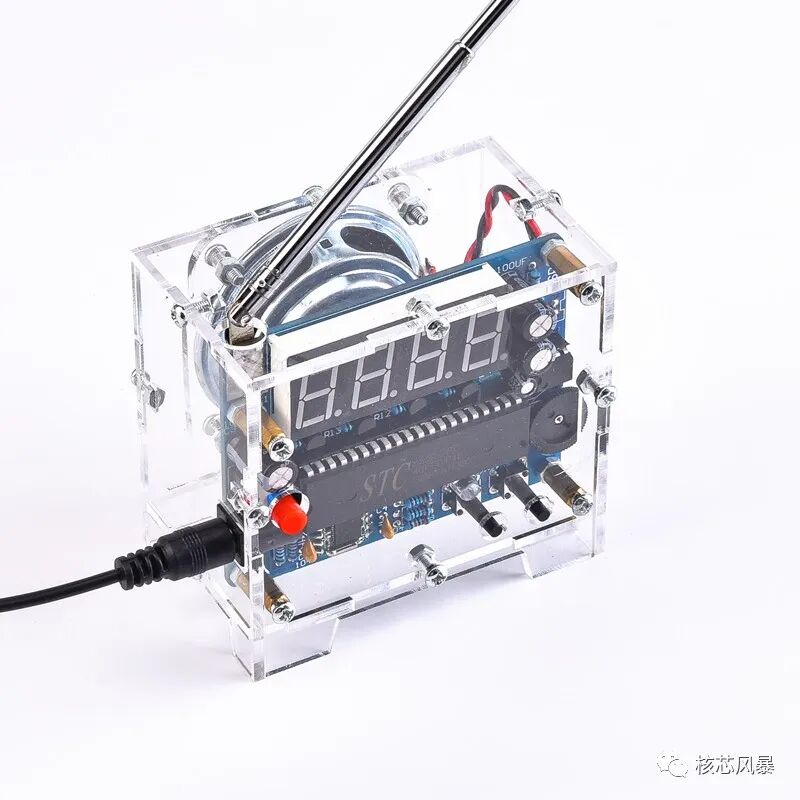

Результат 2
Рис. 2. Вид спереди.
Результат 3

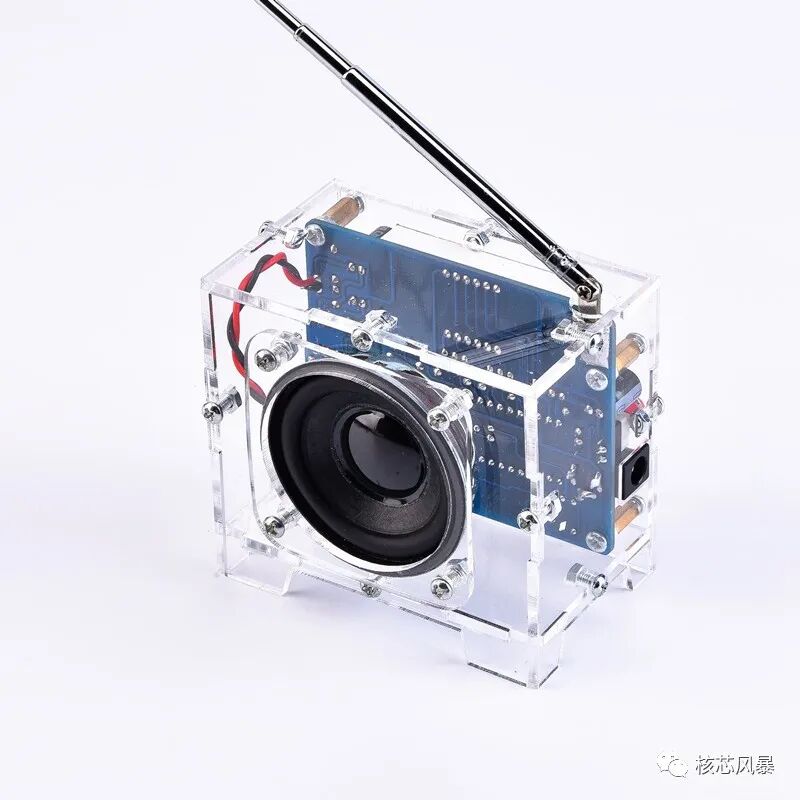

Рис. 3. Вид с другого ракурса.

2. Список компонентов

Список компонентов

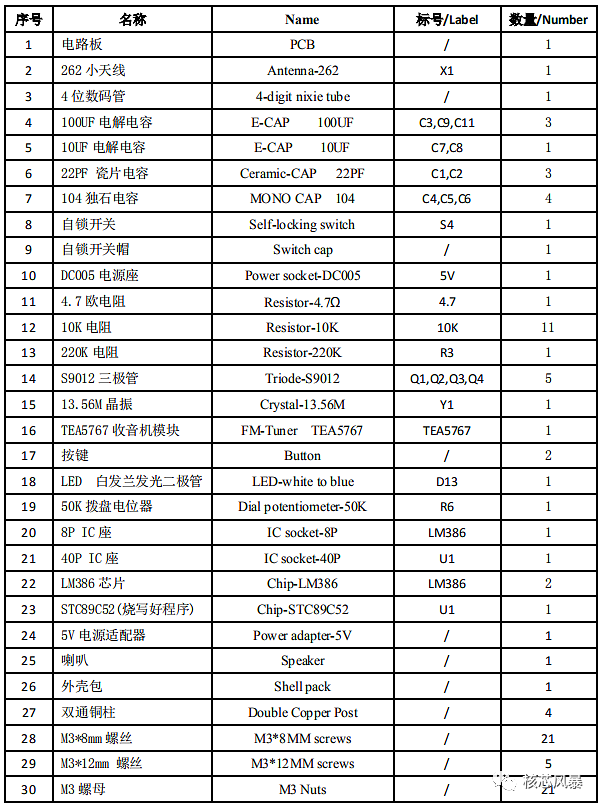

Рис. 4. Список компонентов и их обозначения.

3. Схема расположения компонентов

Схема расположения

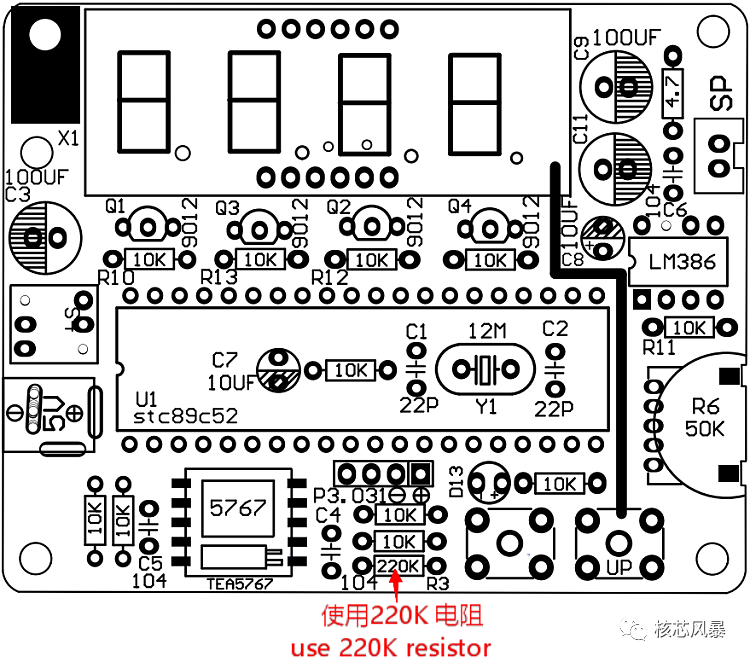

Рис. 5. План размещения деталей на плате.

4. Электрическая схема

Принципиальная схема

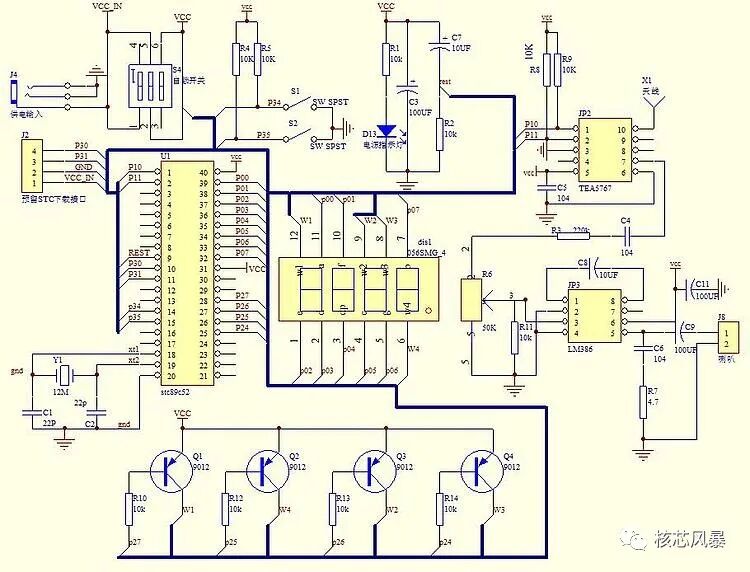

Рис. 6. Электрическая схема цифрового радиоприёмника.

5. Способ пайки

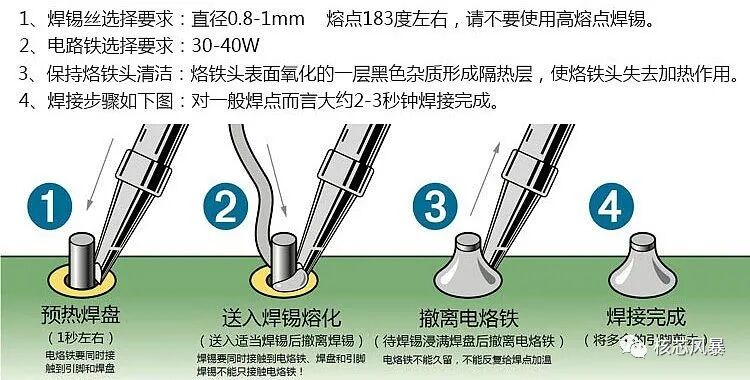

Способ пайки
Рис. 7. Иллюстрация способа пайки.

6. Подробности пайки платы

Шаг 1. Припаяйте модуль TEA5767. Сначала залудите одну площадку, как показано на рисунке.

Weld TEA5767 module. Tin one pad first, as shown in the figure below.

Лужение площадки

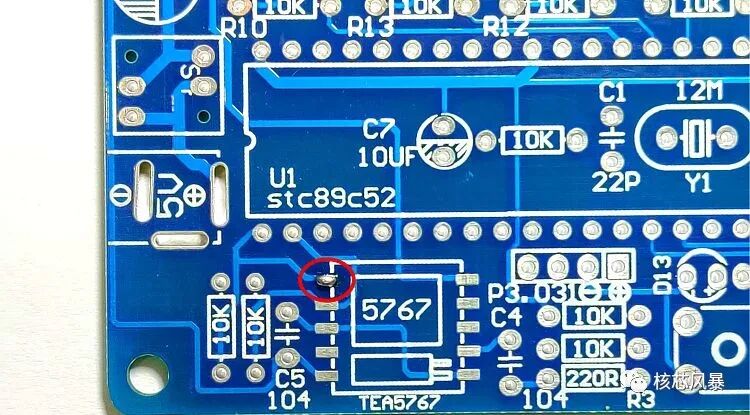

Рис. 8. Лужение площадки под модуль TEA5767.

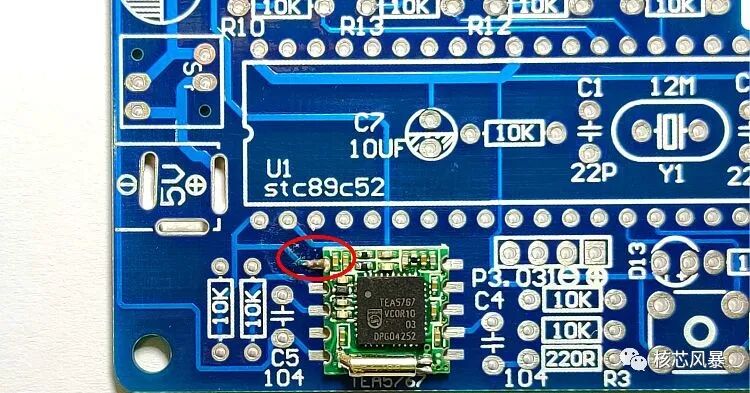

Затем расплавьте припой на площадке паяльником, установите и зафиксируйте модуль по шелкографии.

Then melt the solder on the pad with soldering iron, place and fix the module against the silk screen pattern.

Установка модуля
Рис. 9. Установка модуля по рисунку шелкографии.

В конце припаяйте остальные выводы.

Finally weld the remaining pins.

Полностью запаянный модуль

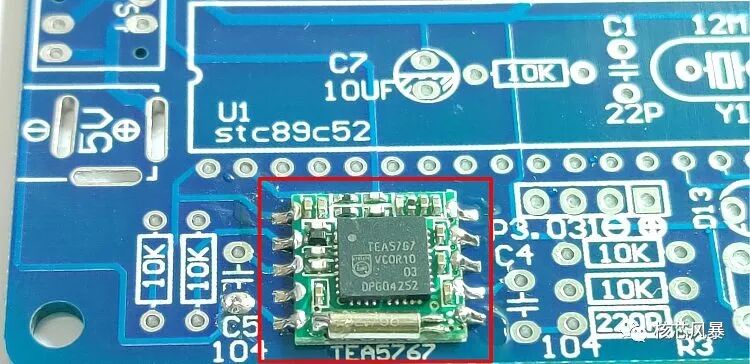

Рис. 10. Полностью запаянный модуль TEA5767.

Примечание. При пайке этого модуля следите, чтобы все выводы были пропаяны надёжно; не оставляйте слишком много припоя, иначе возможны непропай и короткое замыкание SMD-элементов на модуле. Если радио не находит станции, внимательно проверьте качество пайки модуля.

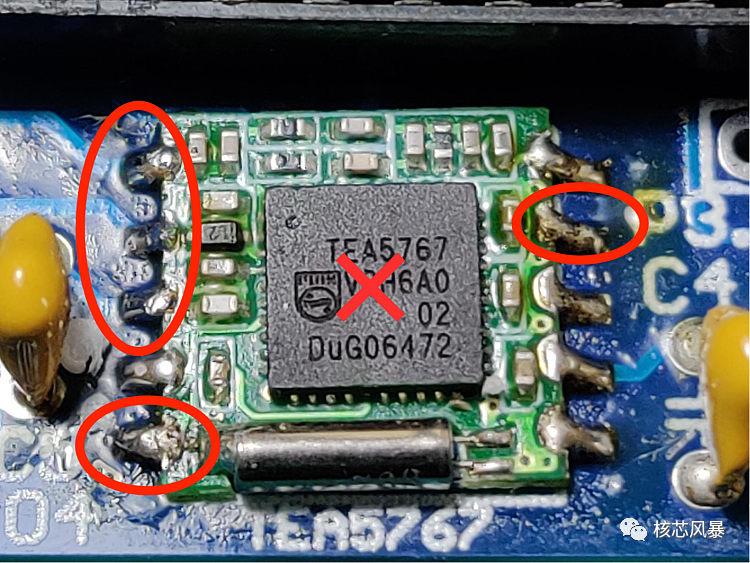

Пример неисправности пайки 1. На части выводов есть непропай, из-за чего радио не принимает сигнал и не воспроизводит звук. Достаточно перепаять эти места паяльником.

Непропай
Рис. 11. Непропаянные выводы — пример отказа.

Пример неисправности пайки 2. На части выводов есть непропай, а на плате осталось слишком много припоя, что привело к короткому замыканию SMD-компонентов на модуле. Радио не принимает сигнал; перепаяйте заново.

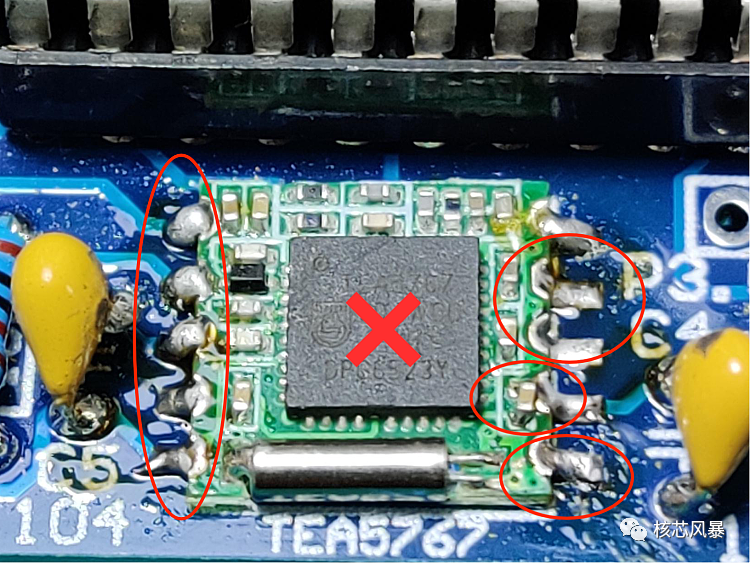

Избыток припоя
Рис. 12. Избыток припоя и возможное КЗ.

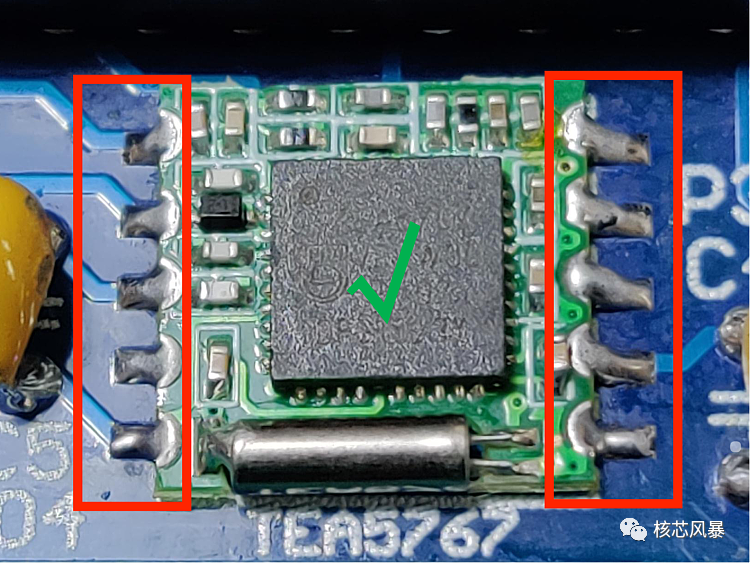

Пример правильной пайки. Старайтесь использовать припой со средней температурой плавления, чтобы пайки были блестящими и без непропаев.

Правильная пайка
Рис. 13. Правильно выполненная пайка выводов.

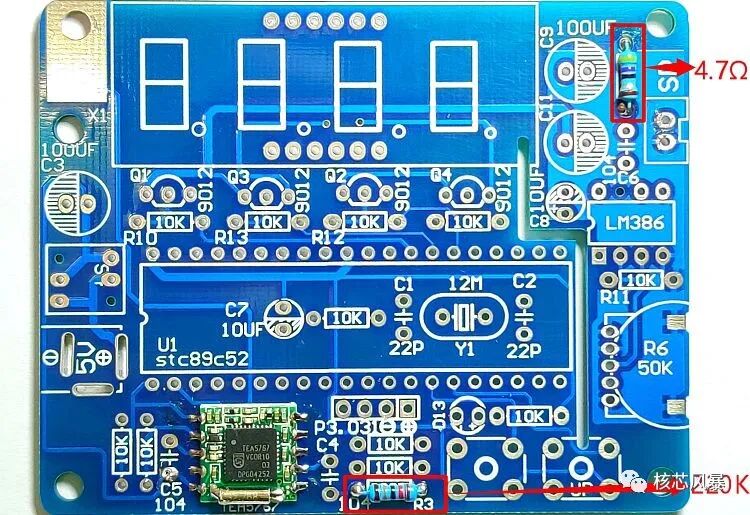

Шаг 2. Припаяйте резисторы 4,7 Ом и 220 кОм. Внимание: резистор R3 должен быть 220 кОм.

Резисторы 4,7 Ом и 220 кОм
Рис. 14. Установка резисторов 4,7 Ом и 220 кОм.

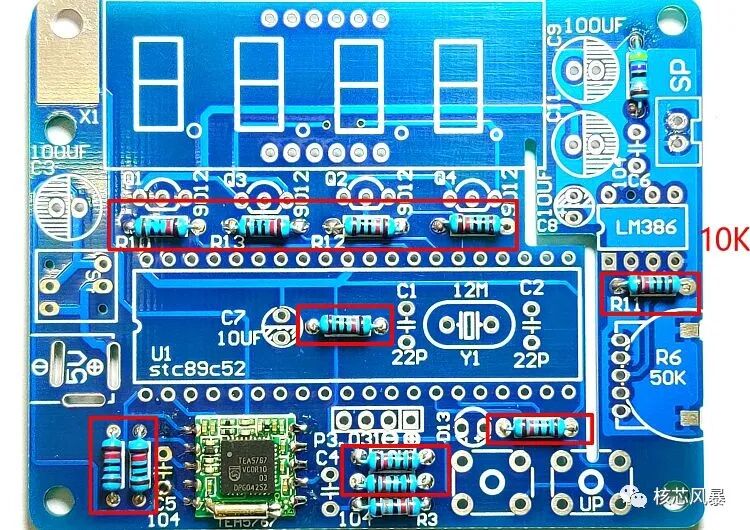

Припаяйте резистор 10 кОм.

Резистор 10 кОм
Рис. 15. Установка резистора 10 кОм.

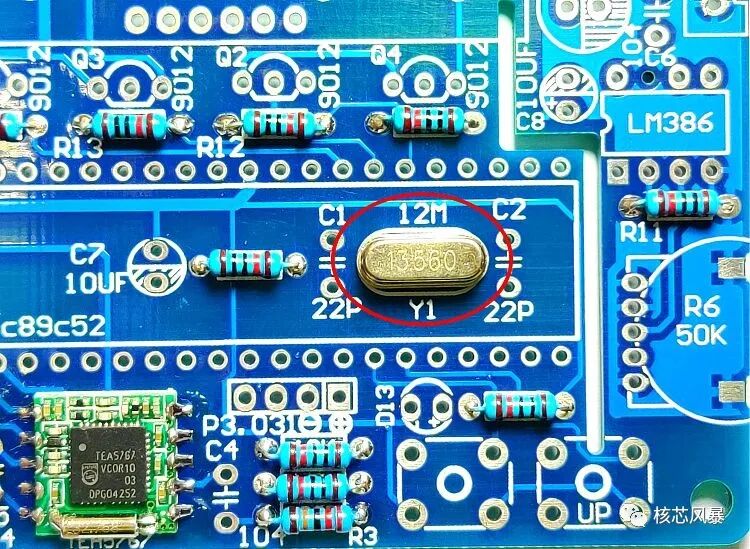

Шаг 3. Припаяйте кварцевый резонатор.

Кварцевый резонатор
Рис. 16. Установка кварцевого резонатора.

Шаг 4. Припаяйте 2 керамических конденсатора 22 pF и 3 монолитных конденсатора 104.

Конденсаторы 22 pF и 104

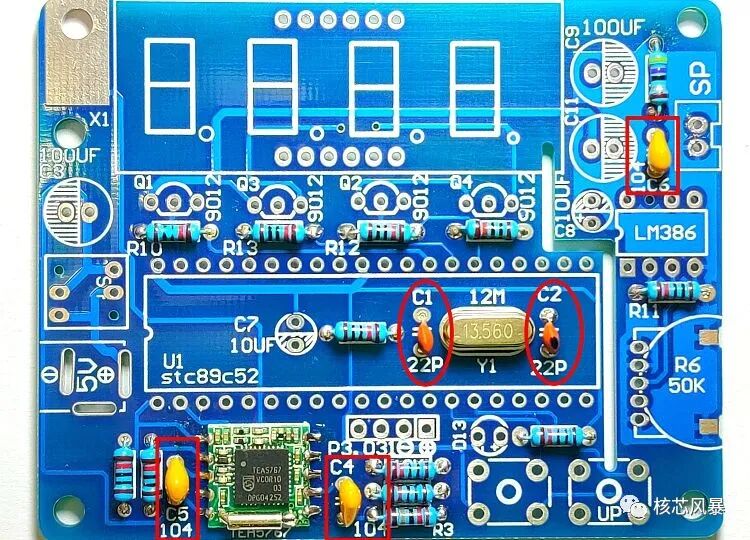

Рис. 17. Установка конденсаторов.

Шаг 5. Припаяйте подстроечный потенциометр.

Потенциометр

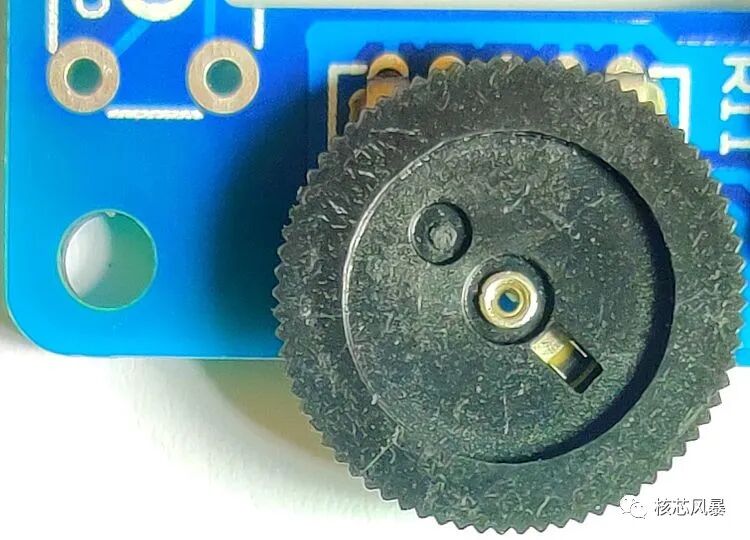

Рис. 18. Установка подстроечного потенциометра.
Потенциометр после пайки

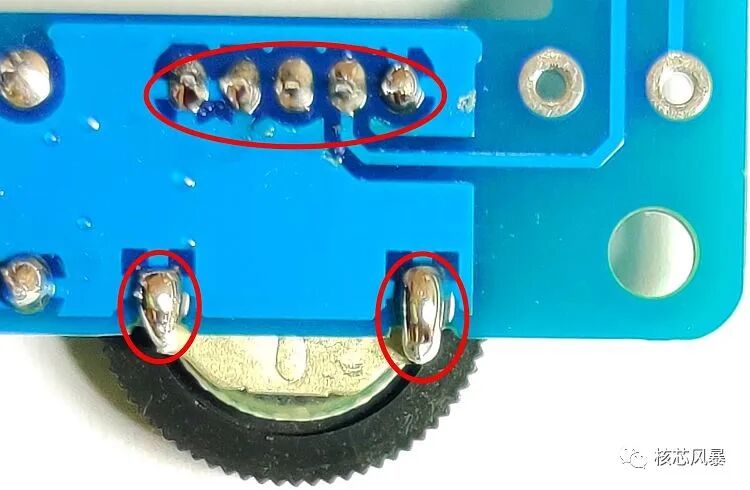

Рис. 19. Потенциометр после пайки.

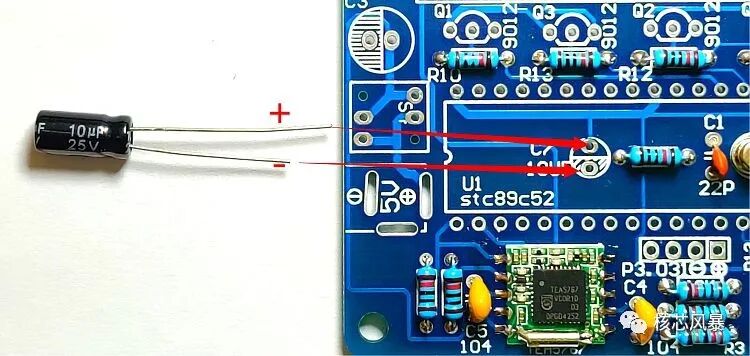

Шаг 6. Припаяйте электролитический конденсатор 10 µF (длинный вывод — плюс); в этом месте его нужно паять лежа.

10 µF лёжа
Рис. 20. Конденсатор 10 µF, уложенный для пайки.
10 µF после пайки

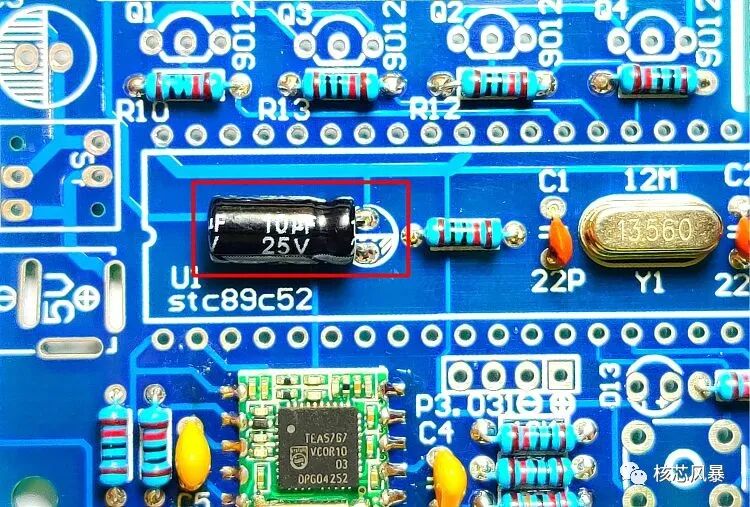

Рис. 21. Конденсатор 10 µF после пайки.

Шаг 7. Припаяйте панельки на 8 и 40 контактов; U-образный вырез должен совпадать с шелкографией.

Панельки 8 и 40
Рис. 22. Расположение панелек на плате.
Панельки после пайки

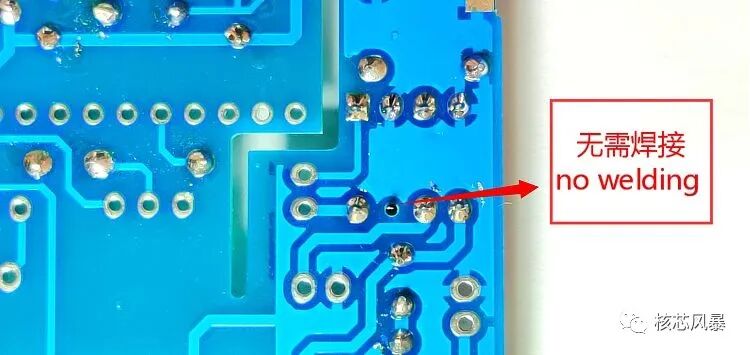

Рис. 23. Панельки после пайки.

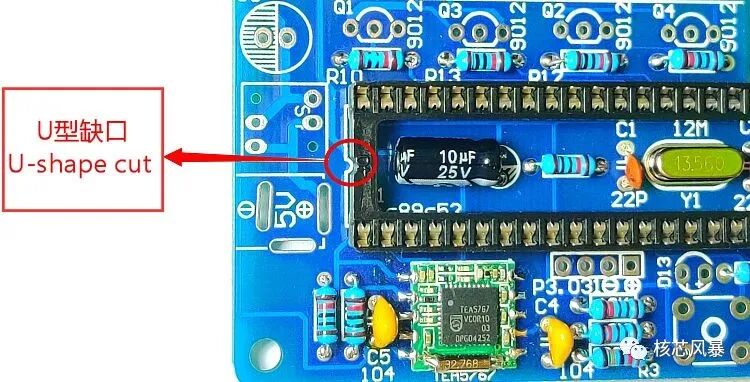

Ориентация выреза

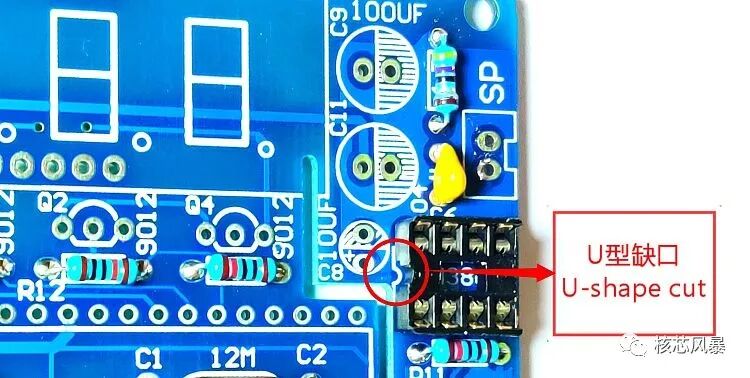

Рис. 24. Ориентация U-образного выреза.

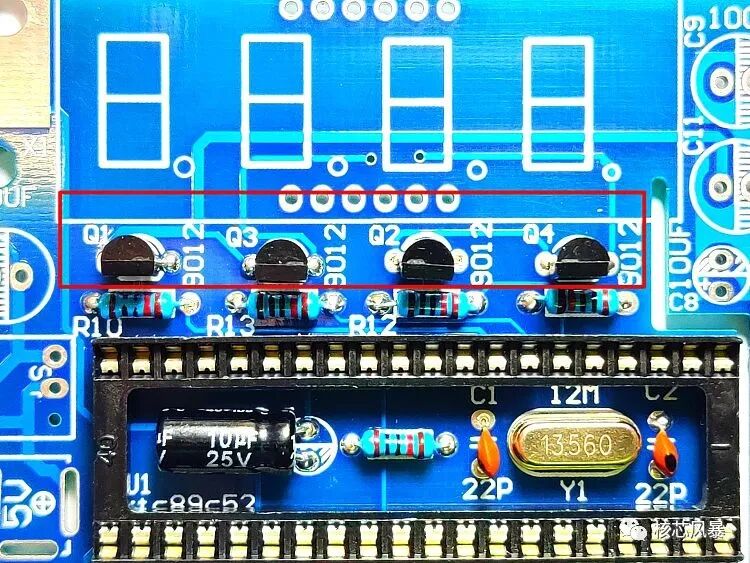

Шаг 8. Припаяйте транзистор S9012 по шелкографии.

Транзистор S9012
Рис. 25. Установка транзистора S9012.

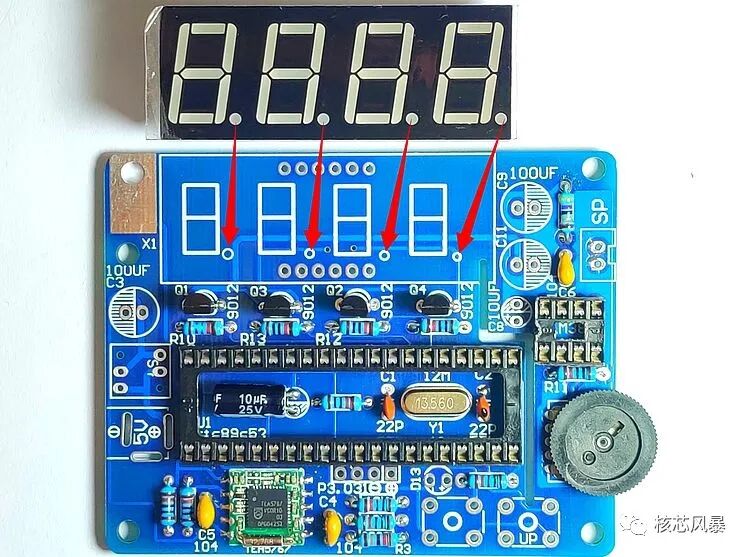

Шаг 9. Припаяйте 4-разрядный семисегментный индикатор по шелкографии.

Индикатор
Рис. 26. Установка семисегментного индикатора.

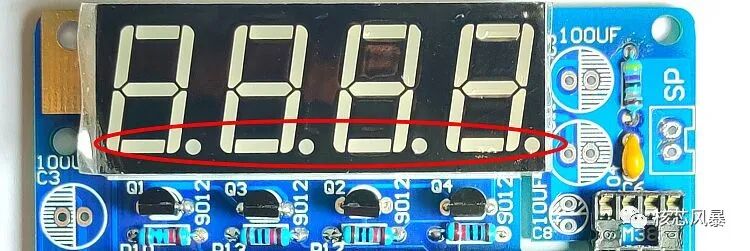

Индикатор после пайки
Рис. 27. Индикатор после пайки.

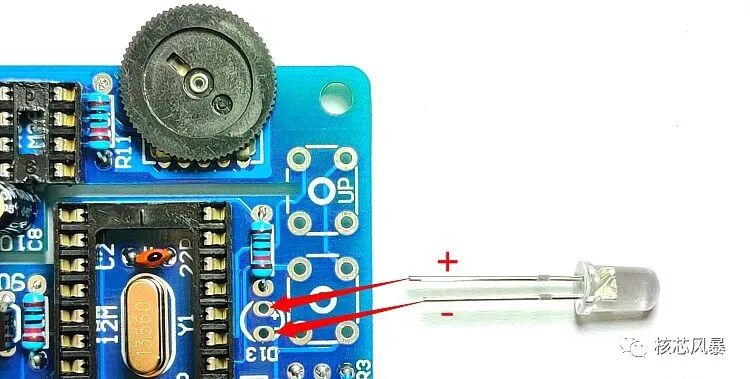

Шаг 10. Припаяйте светодиодный индикатор (длинная ножка — плюс).

Этот светодиод — индикатор питания. Его включение/выключение показывают состояние самоблокирующегося выключателя.
Светодиод питания
Рис. 28. Светодиодный индикатор питания.

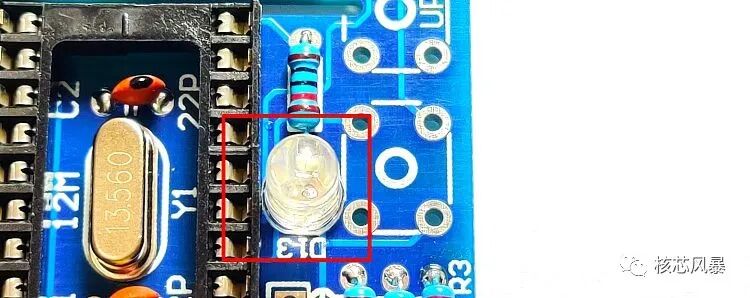

Светодиод, вид 2
Рис. 29. Расположение светодиода на плате.

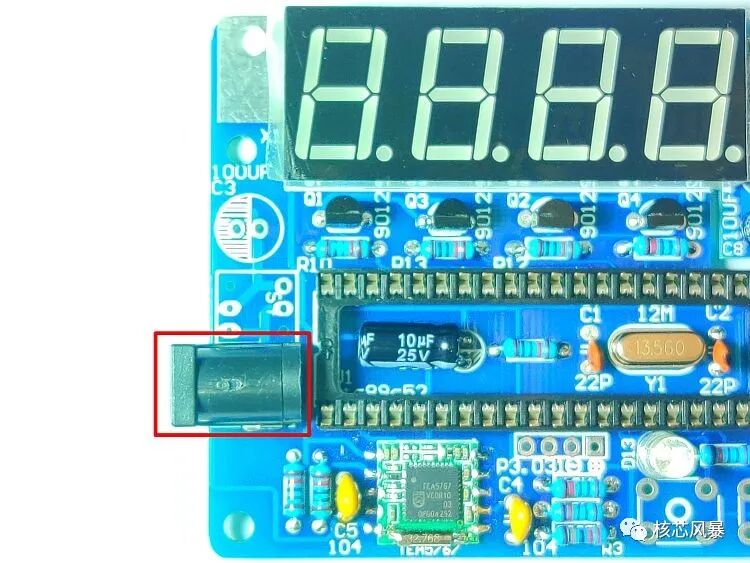

Шаг 11. Припаяйте разъём питания DC005.

DC005
Рис. 30. Разъём DC005 на плате.

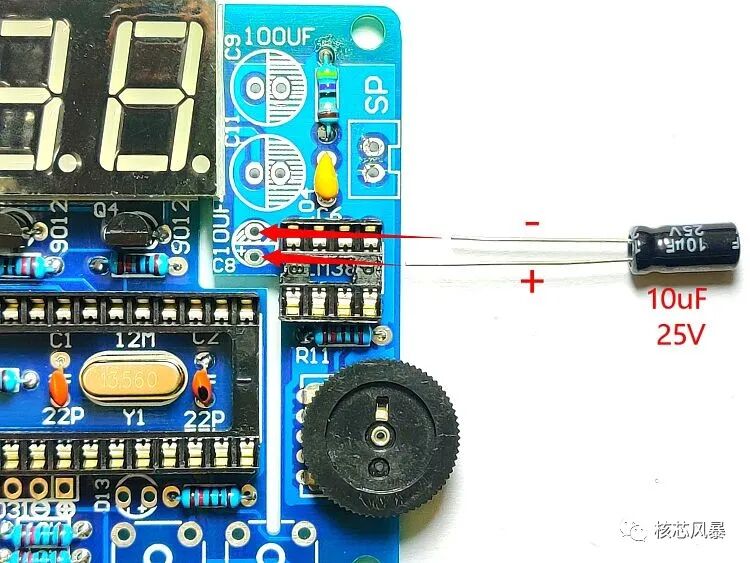

Шаг 12. Припаяйте электролитические конденсаторы 100 µF и 10 µF (длинный вывод — плюс).

Электролиты

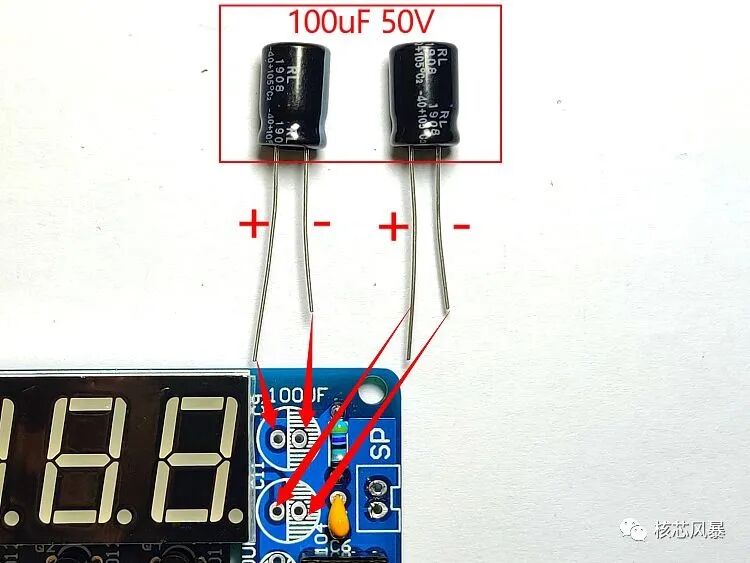

Рис. 31. Расположение электролитов.
После пайки
Рис. 32. Конденсаторы после пайки.
Полярность

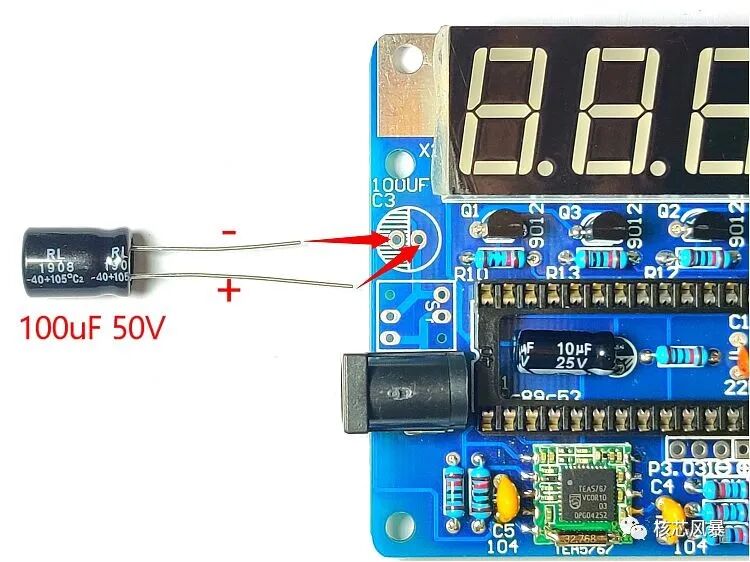

Рис. 33. Полярность выводов.

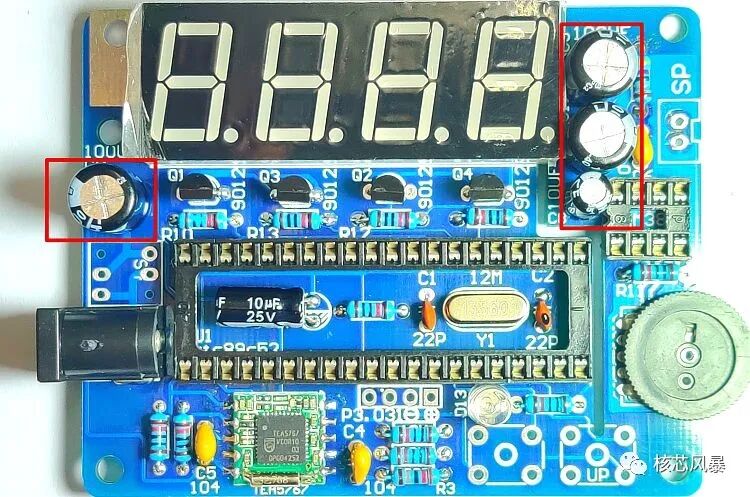

Узел питания
Рис. 34. Общий вид узла питания.

Шаг 13. Припаяйте самоблокирующийся выключатель.

Выключатель

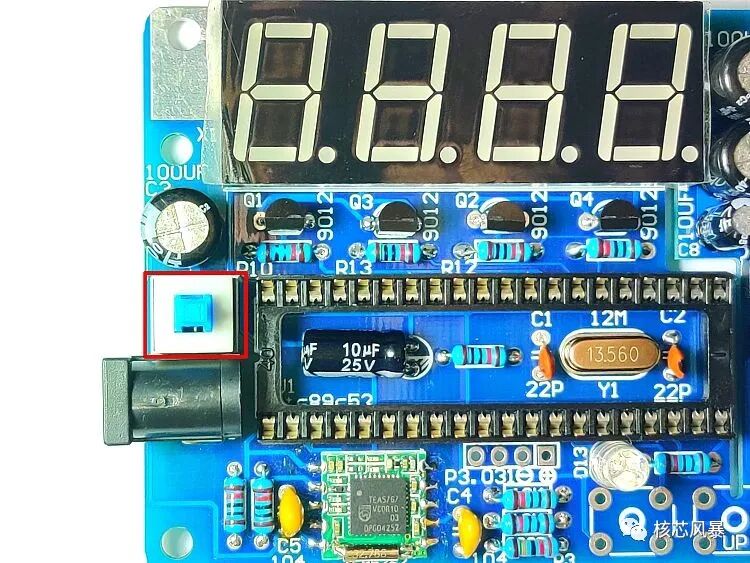

Рис. 35. Установка выключателя.
Выключатель после

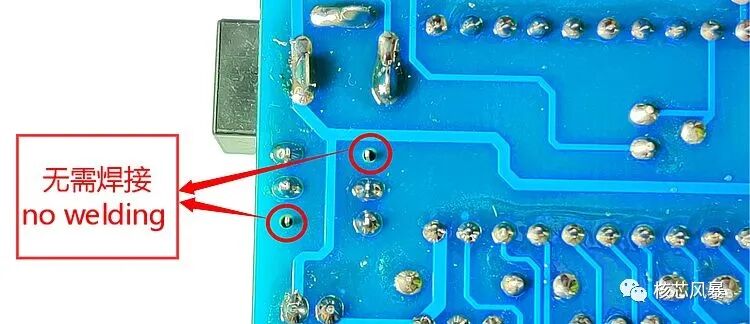

Рис. 36. Выключатель после пайки.

Шаг 14. Припаяйте тактовую кнопку.

Кнопка

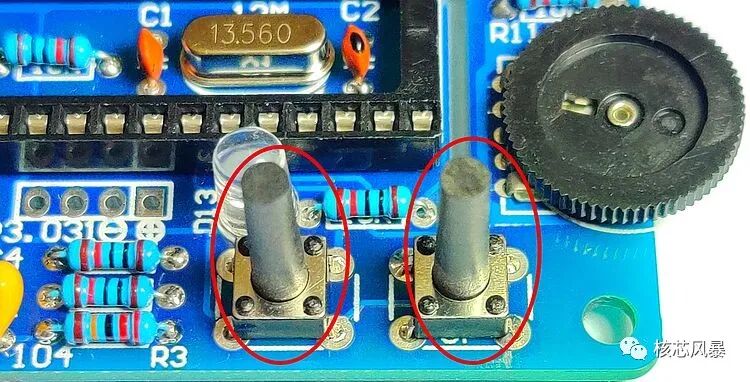

Рис. 37. Кнопка управления.

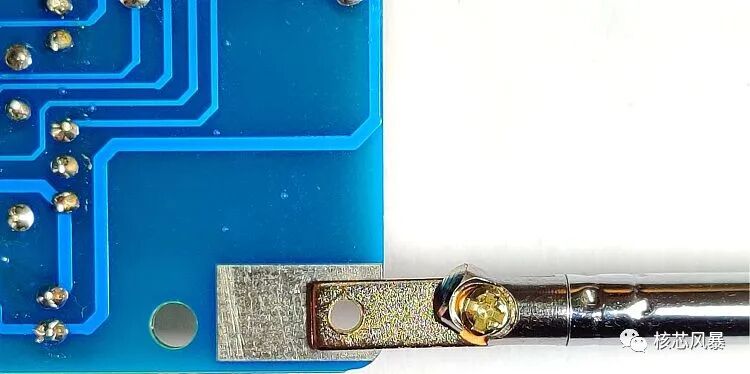

Шаг 15. Припаяйте антенну. Совместите отверстия антенны с отверстиями на PCB, нагревая площадку паяльником, добавьте достаточно припоя для надёжной фиксации.

Антенна 1
Рис. 38. Совмещение отверстий антенны и платы.

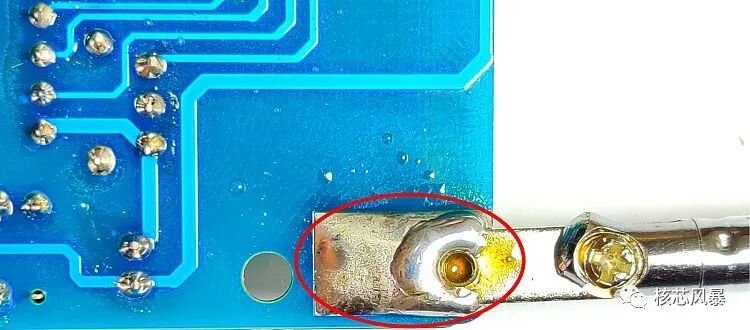

Антенна 2
Рис. 39. Пайка антенны.

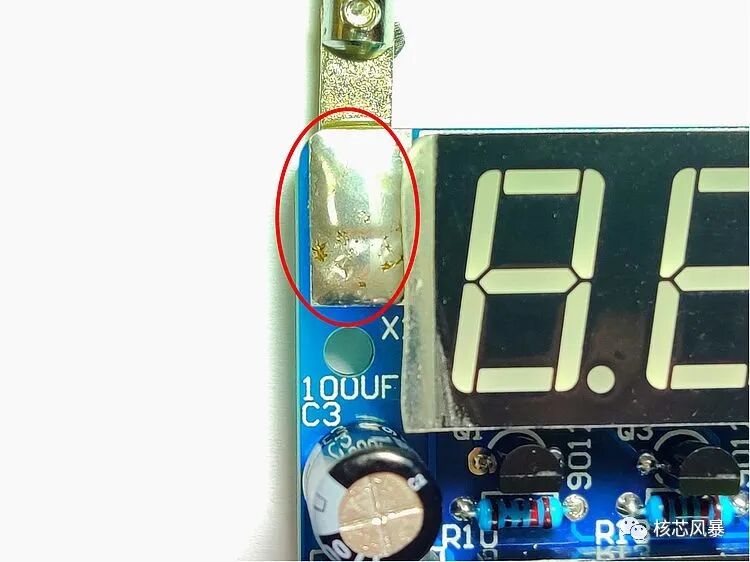

Антенна 3
Рис. 40. Готовый узел антенны.

Шаг 16. Припаяйте провода динамика: красный — плюс, чёрный — минус.

Динамик

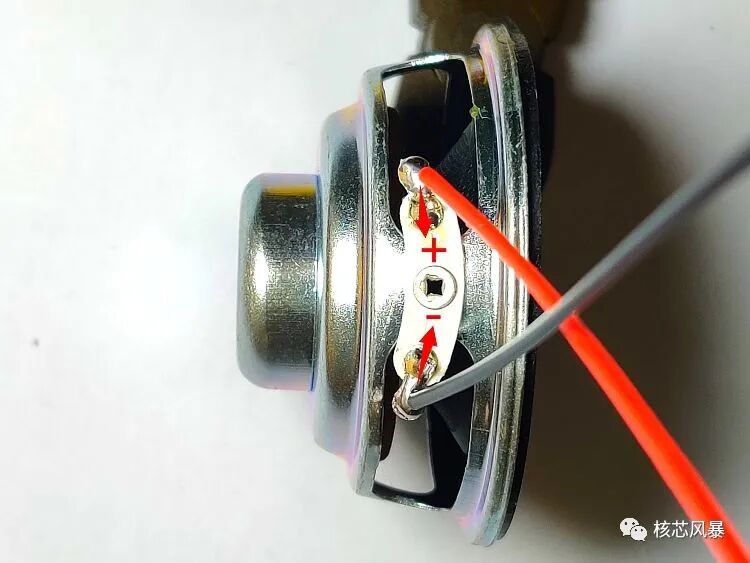

Рис. 41. Подключение динамика.

7. Контрольное задание — поиск неисправности

В схеме специально предусмотрена одна точка неисправности, при этом общая работа цепи не нарушена. Ваша задача — самостоятельно проанализировать плату по принципиальной схеме и найти дефект.

Не торопитесь смотреть ответ — попробуйте найти неисправность самостоятельно. Если после всех проверок радио не работает, а пайка модуля TEA5767 сомнений не вызывает — скорее всего, дело именно в этой скрытой неисправности.

🔍 Показать ответ

Диагностика неисправности цифрового радио TEA5767

⚠️ В цепи светодиодного индикатора питания (LED) имеется обрыв.

There is an open circuit in the LED power indicator circuit.

Неисправность находится в цепи светодиода-индикатора питания. При включении радио работает (ловит станции, играет звук), но светодиод не горит, и цепь его питания разомкнута.

🔧 Решение

Необходимо соединить два контакта, указанные на рисунке ниже. После соединения этих точек светодиод питания заработает штатно.

Точки соединения 1
Шаг 1: Определите контакты для соединения.
Точки соединения 2
Шаг 2: Схематическое расположение контактов.
Схема соединения
Шаг 3: Правильное соединение на схеме.
Плата до
Плата до исправления — места пайки разомкнуты.
Плата после
Плата после исправления — контакты соединены перемычкой припоя.
✅ Результат:

Соедините контакты, показанные на рисунке выше, припоем или перемычкой. После этого светодиод питания будет работать корректно.

Connect the solder joints shown in the above figure to solve the bug of the circuit where the LED light does not work.

8. Инструкция по установке корпуса

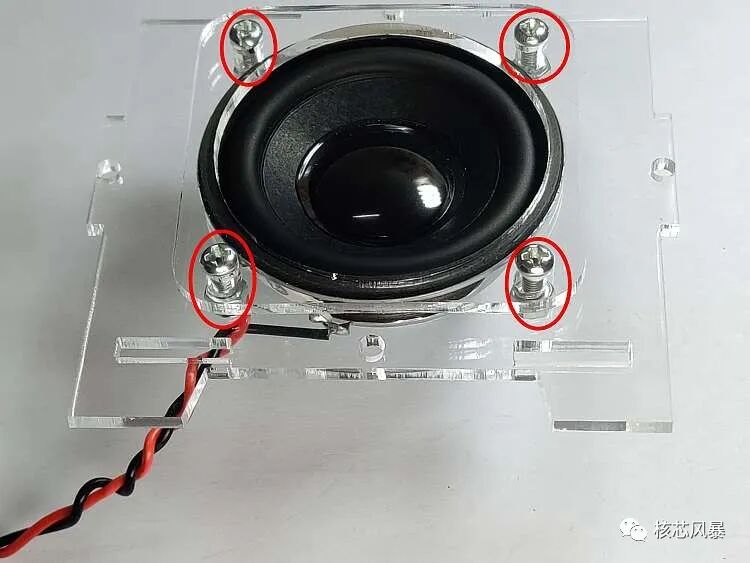

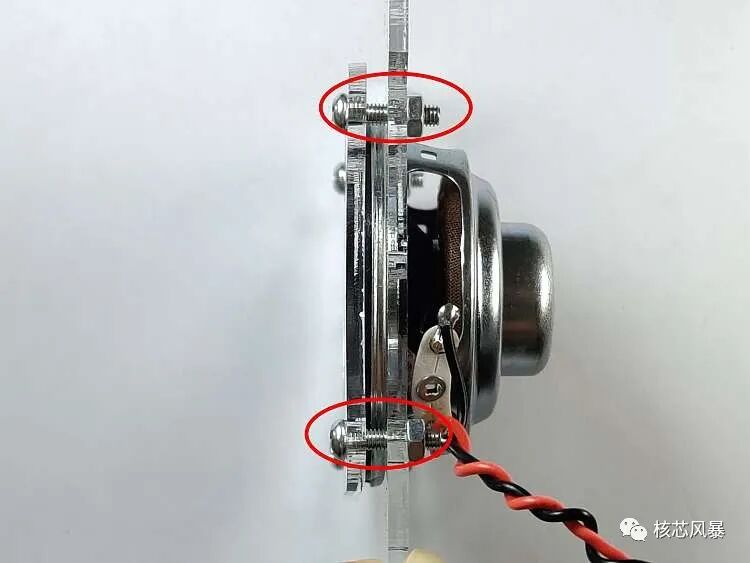

Шаг 1. Установите динамик, отрегулируйте положение и затяните винты (4 × 8 мм).

Динамик 1
Рис. 43. Установка динамика.
Динамик 2
Рис. 44. Динамик, закреплённый винтами.

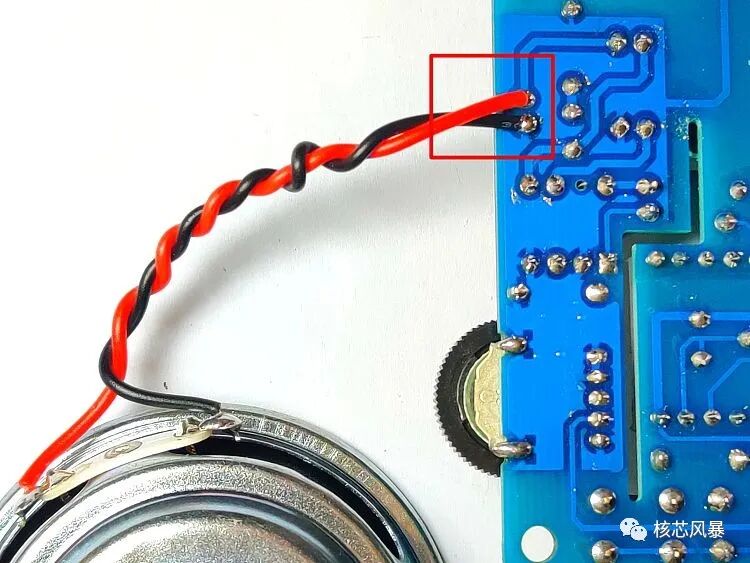

Шаг 2. Пропустите провод динамика через отверстие площадки и припаяйте, соблюдая полярность.

Провод динамика
Рис. 45. Подключение динамика к плате.

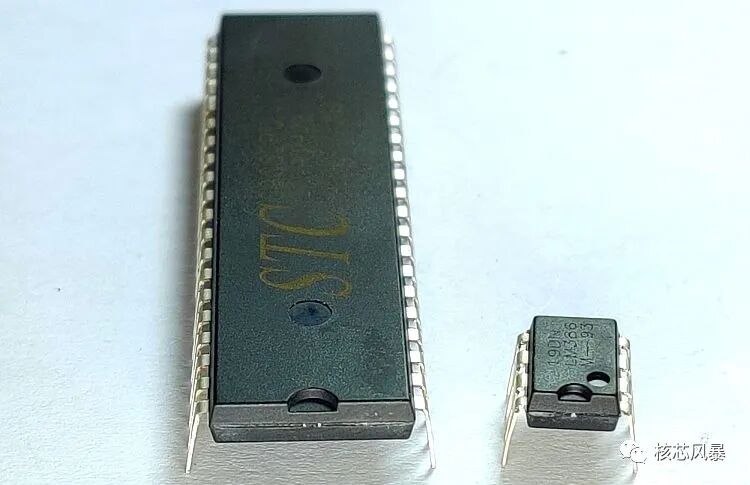

Шаг 3. Установите микросхему, слегка согнув выводы внутрь; U-образный вырез совпадает с шелкографией.

Микросхема
Рис. 46. Установка микросхемы.
Ориентация

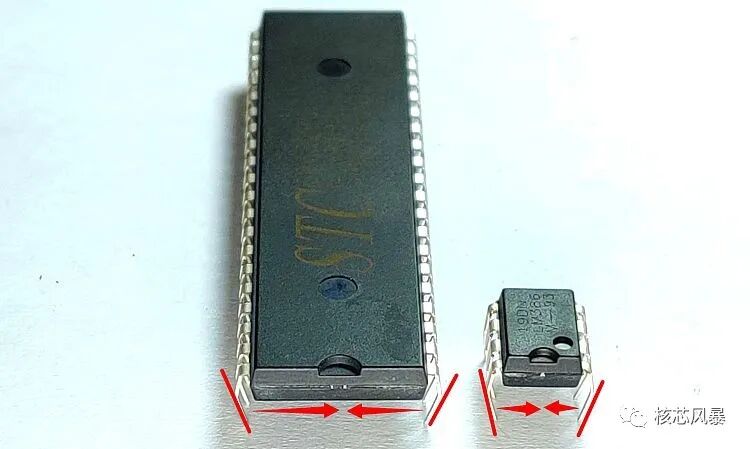

Рис. 47. Ориентация выреза.

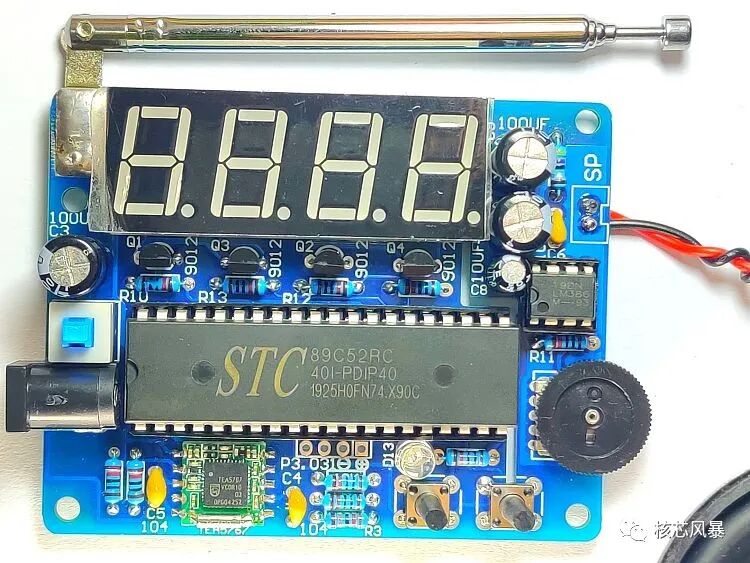

Микросхема на плате
Рис. 48. Микросхема, установленная на плате.

Шаг 4. Установите винты PCB.

Винты 1

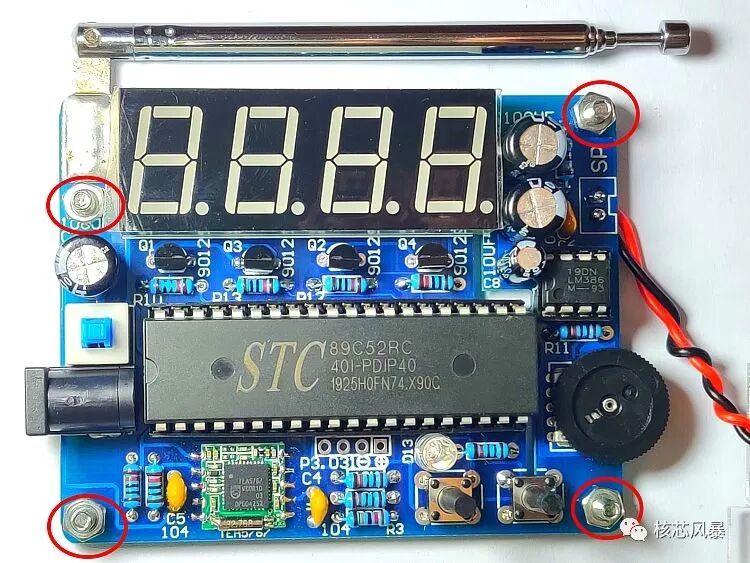

Рис. 49. Крепление платы.

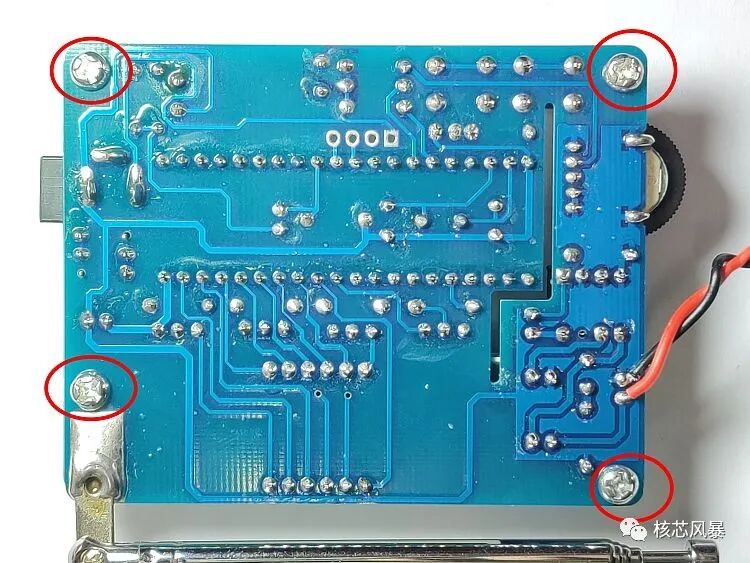

Винты 2
Рис. 50. Плата закреплена.

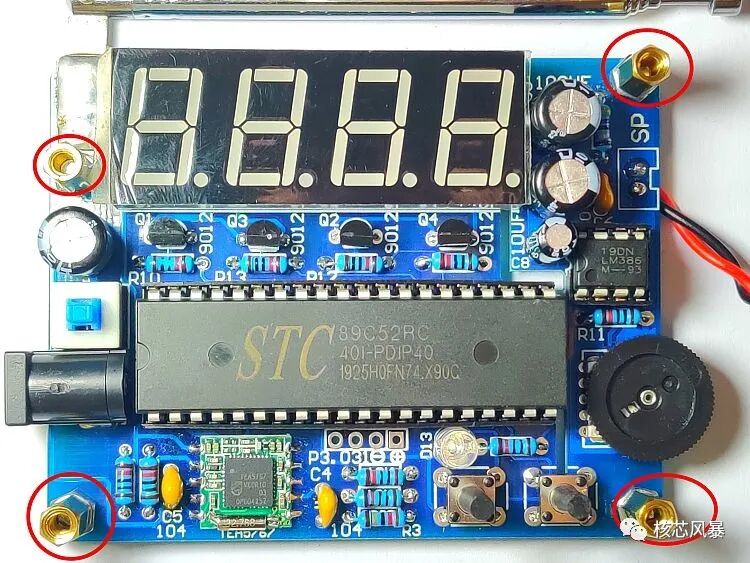

Шаг 5. Установите двойные медные стойки.

Стойки
Рис. 51. Медные стойки.

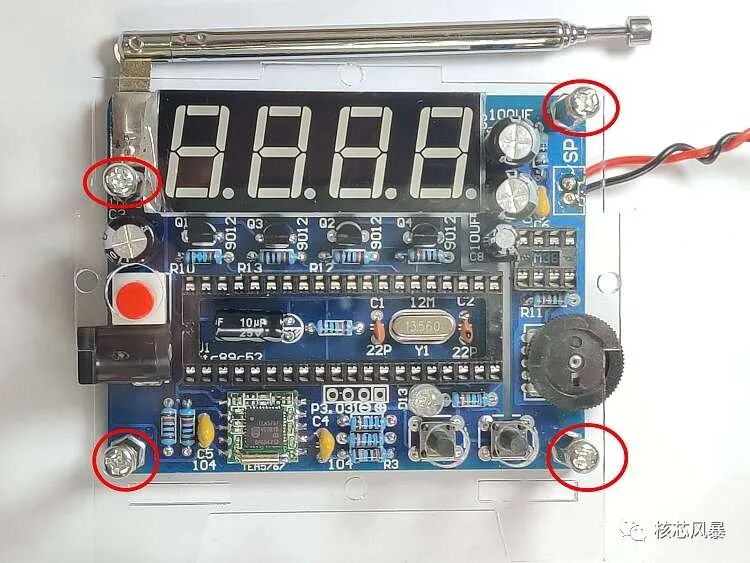

Шаг 6. Установите переднюю крышку корпуса и закрепите винтами.

Передняя крышка
Рис. 52. Передняя панель.

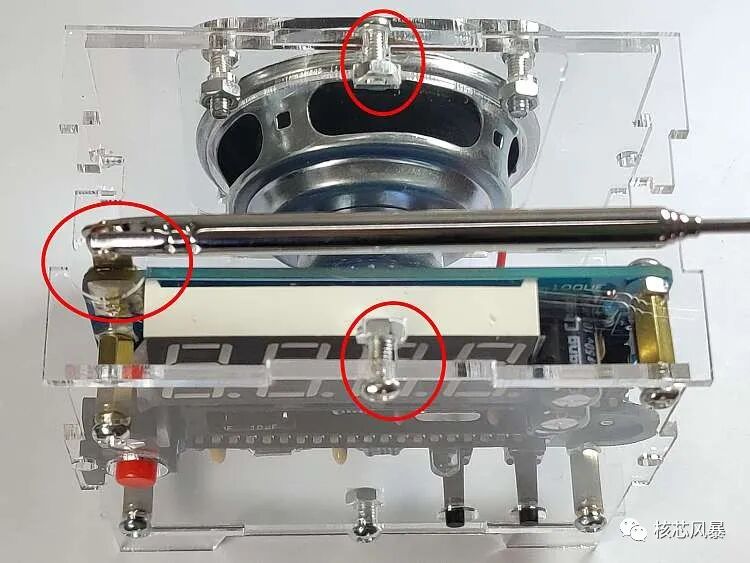

Шаг 7. Установите верхнюю крышку — нужна панель с вырезом под антенну.

Верхняя крышка
Рис. 53. Верхняя панель.

Шаг 8. Установите нижнюю крышку.

Нижняя крышка

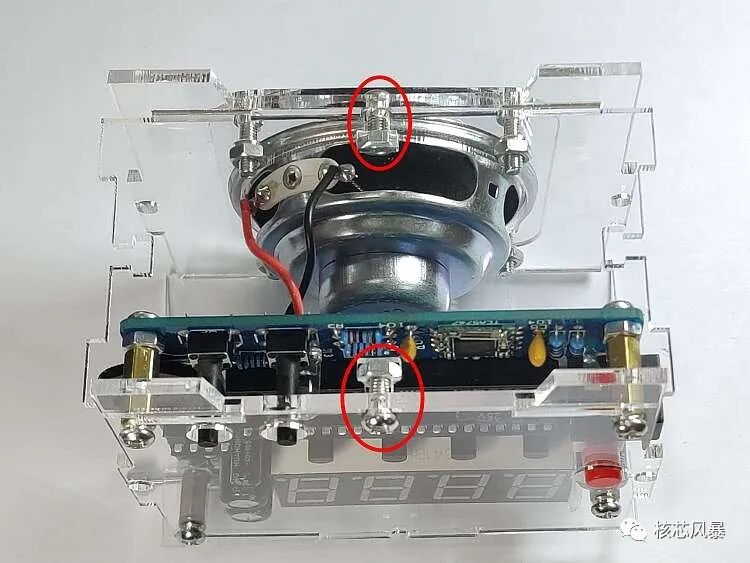

Рис. 54. Нижняя часть корпуса.

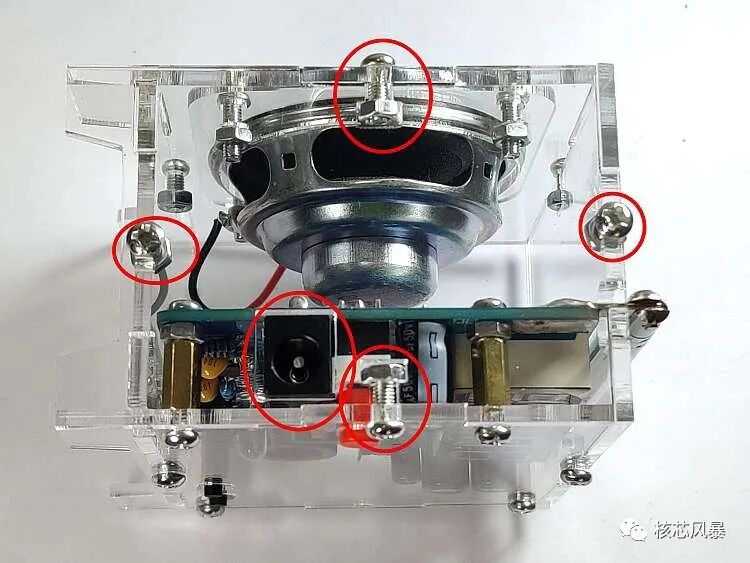

Шаг 9. Установите боковую крышку. Выбирайте панель с отверстиями под потенциометр и разъём питания.

Боковая крышка
Рис. 55. Боковая панель.
Готовый корпус

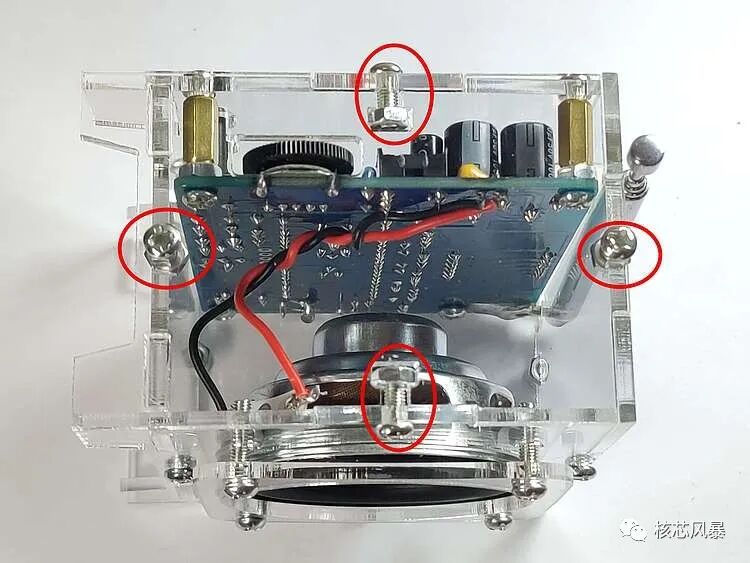

Рис. 56. Готовый корпус радио.

На этом установка завершена.
